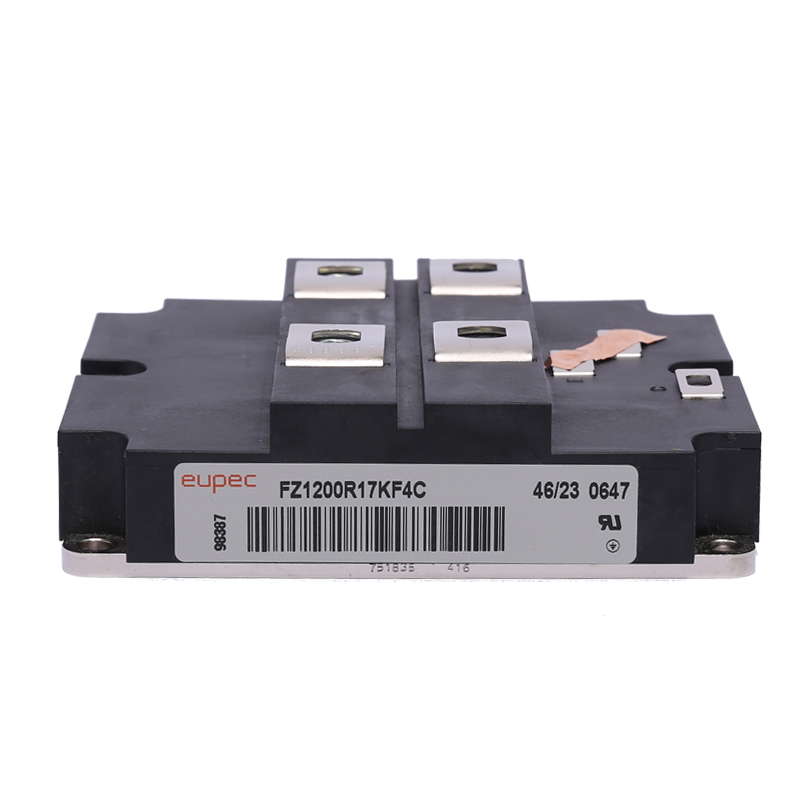

FZ1200R17KF4C

1700V IHMB 130mm 单开关 IGBT 模块，配有第四代沟槽栅/场终止 IGBT，打造优秀的工业应用解决方案。

特征描述

  • 更高的工作温度 T（vj op）

  • 开关损耗低，低 V(CEsat)

  • T(vj op) = 150°C

  • 4kV 交流 1 分钟绝缘

  • 封装的 CTI > 400

  • 高爬电距离和电气间隙

  • 铜基板

  • UL 认证

优势

  • 高功率密度

  • 标准封装



  • 指标参数

  • ParametricsFZ1200R17KF4C
    ConfigurationSingle switch
    Dimensions (width)140.0 mm
    Dimensions (length)130.0 mm
    HousingIHM B
    IC(nom) / IF(nom)1200.0 A
    IC   max1200.0 A
    QualificationIndustrial
    TechnologyIGBT4 - E4
    VCE(sat) (Tvj=25°C typ)1.95 V
    VCES / VRRM1700.0 V
    VF (Tvj=25°C typ)1.8 V
    Voltage Class1700.0 V
