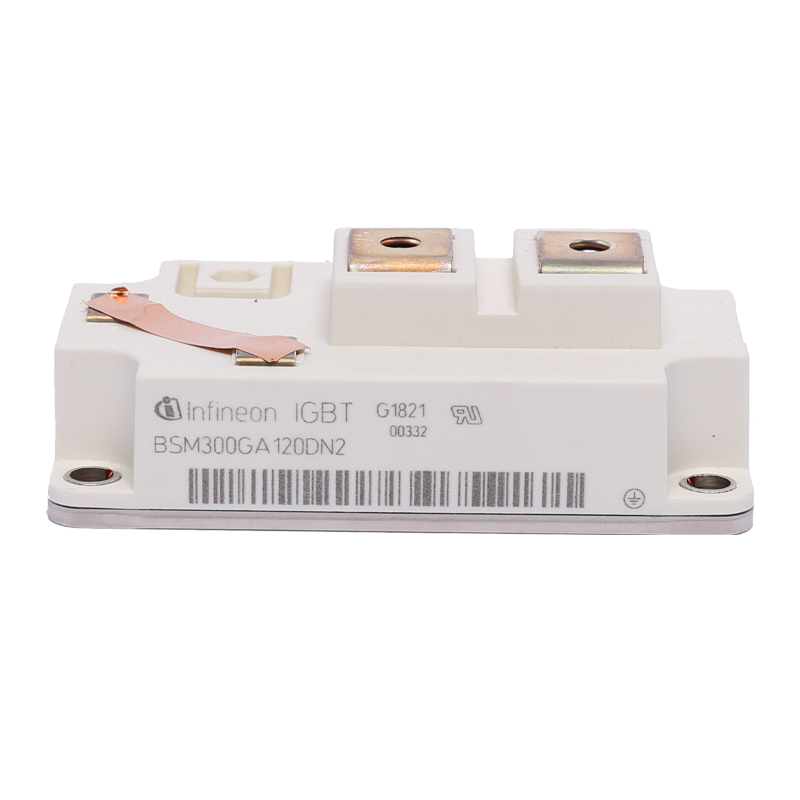

BSM300GA-120DN2

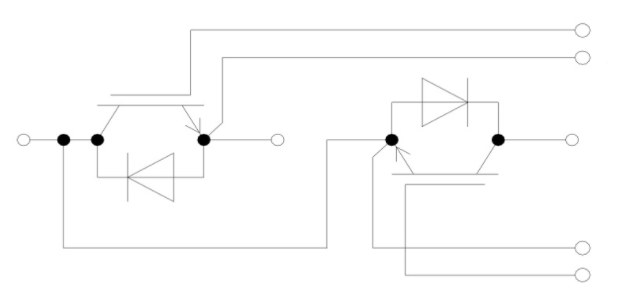

1200 V 300 A 双 IGBT 模块


eupec™ 34 mm 1200V 300A双 IGBT 模块, IGBT2技术非常适合您的设计工作。


特征描述

  • 变频驱动的卓越解决方案

  • UL/CSA 认证，UL1557 E83336

  • 工作温度高达 150 °C

  • 优化的开关特性，如柔软度和降低开关损耗

  • 现有封装中具有更高的电流能力

  • 符合 RoHS

优势

  • 灵活性

  • 出色的电气性能

  • 高可靠性


潜在应用

  • 电机控制和驱动

  • 太阳能系统解决方案

  • 不间断电源(UPS)




指标参数



ParametricsBSM300GB120DN2
ConfigurationDual
Dimensions (length)94.0 mm
Dimensions (width)34.0 mm
Housing34 mm
IC(nom) / IF(nom)300.0 A
IC   max300.0 A
QualificationIndustrial
TechnologyIGBT2 Low Loss
VCE(sat) (Tvj=25°C typ)1.95 V
VCES / VRRM1200.0 V
VF (Tvj=25°C typ)1.25 V
Voltage Class1200.0 V
