T2251N80TS01

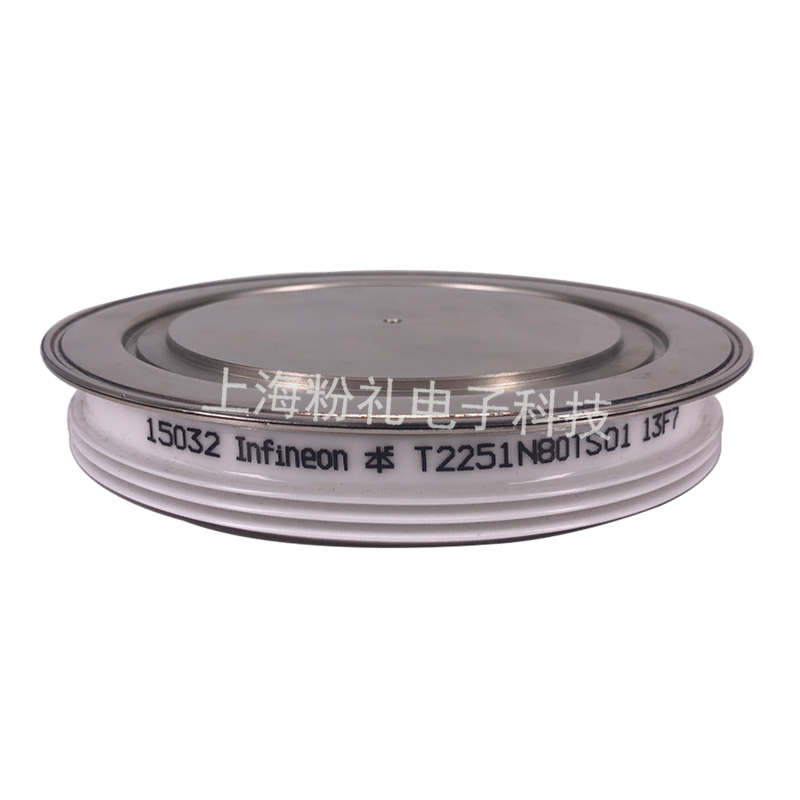

T2251N 相位控制晶闸管盘具有高可靠性、坚固且密封的陶瓷外壳，外壳直径 150mm，高度 26mm。

特征描述

  • 在较宽的温度范围内具有 50/60 Hz 的完全阻断能力

  • 高直流电压阻断稳定性

  • 高冲击电流能力

  • 高开启 di/dt 功能

  • 高 dv/dt 功能

优势

  • 可靠性高，可以大幅度地减少维护并减少停机

  • 通过串联和并联的特殊设计，轻松实现系统功率调节

  • 由于高过载能力，可实现无熔丝设计

指标参数

ParametricsT2251N80TS01
Clamping force [kn]   min  max63.0    91.0
ConfigurationElectrical Triggered Phase Control Thyristor
HousingDisc dia 150mm height 26mm / Ceramic
ITAVM2260 (180 ° el sin)
ITAVM/TC [A/°C] (@180° el sin)2260/85
ITSM65000.0 A
ITSM [A] (@10ms, Tvj max)65000.0
RthJC [K/kW] (@180° el sin)   max4.8
Tvj [°C]   max125.0
VDRM / VRRM [V]8000.0
VDRM/ VRRM (V)8000.0 V
VT0 [V] (@Tvj max)   max1.24
VT/IT [V/kA] (@Tvj max)3.0/4.0
rT [mΩ] (@Tvj max)   max0.44
tq [µs]550.0
∫I2dt [A²s · 103] (@10ms, Tvj max)21100.0
