3电平电源转换电路用IGBT模块

与2电平模块相比，输出波形近似正弦波，因此可实现LC滤波器小型化。另外，开关损耗降低一半，因此效率得以提高。针对太阳能发电、不间断电源装置等用途。 富士电机提供支持T/I型2种3电平电路的IGBT模块。特别是，T型AC开关采用本公司独有RB-IGBT（Reverse-Broking）芯片实现低损耗。

IGBT模块 3电平

Package	Ic	T1,T2	600V	1200V			1700V
		T3,T4	600V	600V	900V	1200V	1200V
M1203	50A			12MBI50VN-120-50
	75A			12MBI75VN-120-50
	100A			12MBI100VN-120-50
M1202	50A			12MBI50VX-120-50
	75A			12MBI75VX-120-50
	100A			12MBI100VX-120-50
M403	220A						4MBI220VF-170R2-50
	300A			4MBI300VG-120R-50	4MBI300VG-120R1-50
	340A			4MBI340VF-120R-50
	400A		4MBI400VG-060R-50
	450A			4MBI450VF-120RD-50*2

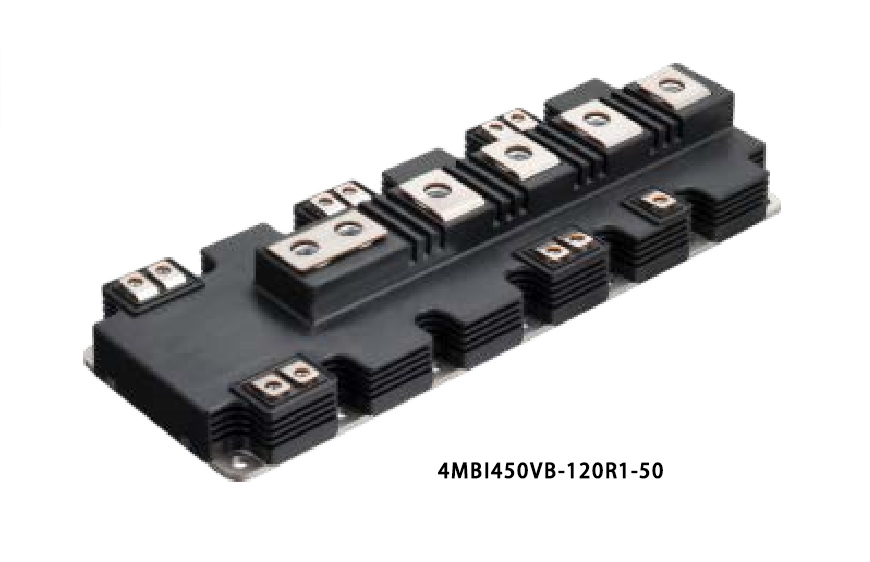

M404	450A				4MBI450VB-120R1-50		4MBI450VB-170R2-50
	600A						4MBI600VB-170R2-50
	650A				4MBI650VB-120R1-50
	900A				4MBI900VB-120R1-50
M404	600A					4MBI600VC-120-50
M639	600A					4MBI600VM-120-50
